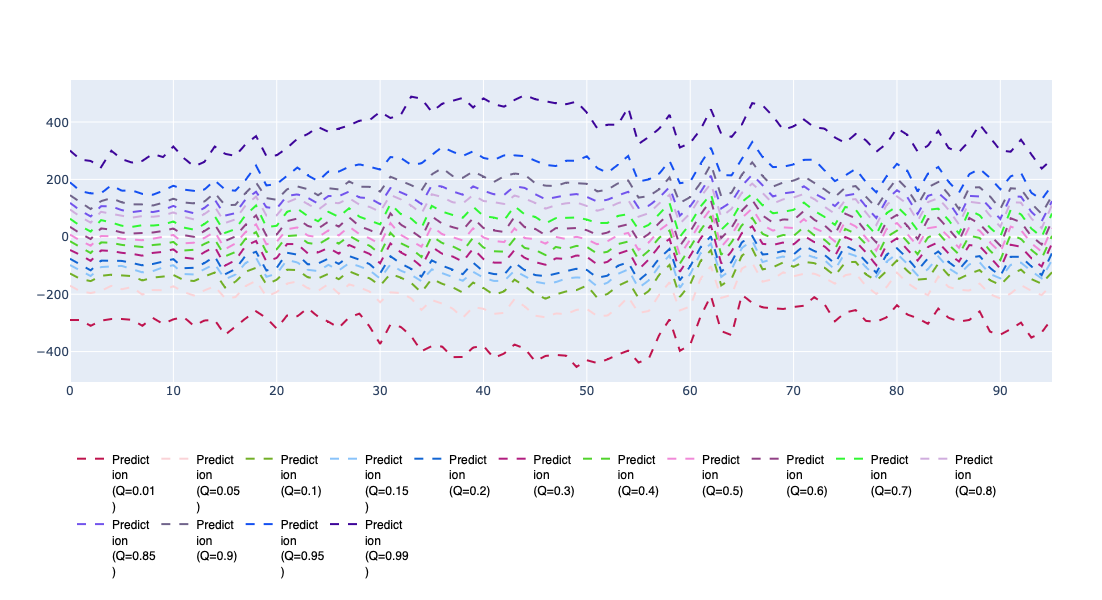

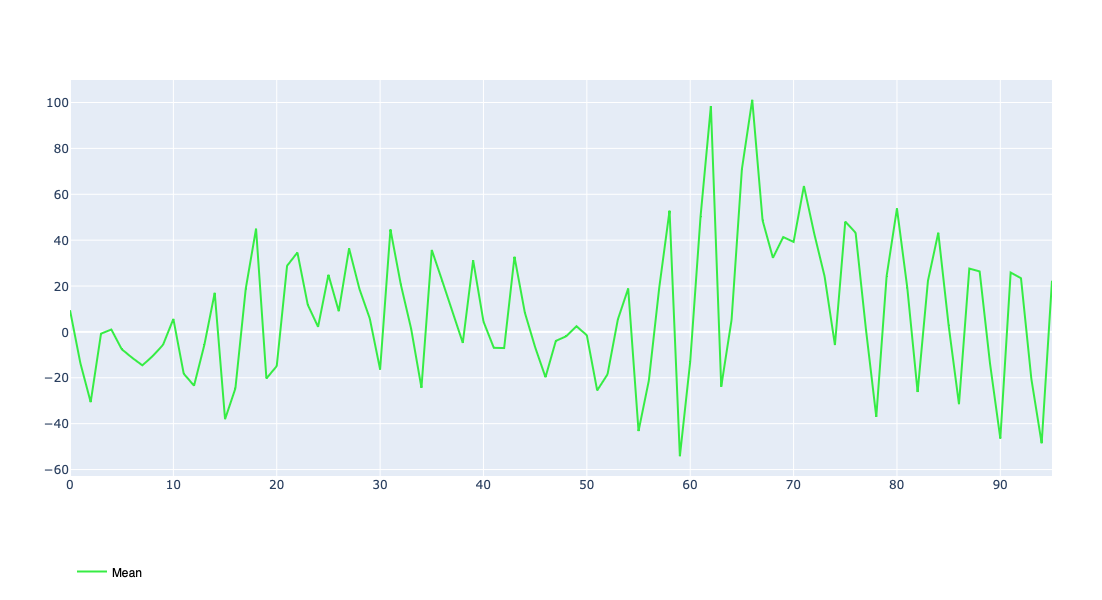

# Different Model Architectures (For Quantile Regression) ## Baseline The baseline just calculates the values for the given quantiles using the training data. ![Mean NRV](december_images/mean_nrv.png) *Mean NRV for whole day* ![Predicted quantiles](december_images/probabilistic_baseline_quantiles.png) | train_CRPSLoss | test_CRPSLoss | |---|---| | 74.1899447775193 | 79.26462867583763 | # Auto Regressive Models ### Linear Model #### Example summary of the Linear Model ``` ========================================================================================== Layer (type:depth-idx) Output Shape Param # ========================================================================================== Sequential [1024, 13] -- ├─TimeEmbedding: 1-1 [1024, 195] -- │ └─Embedding: 2-1 [1024, 2] 192 ├─LinearRegression: 1-2 [1024, 13] -- │ └─Linear: 2-2 [1024, 13] 2,548 ========================================================================================== Total params: 2,740 Trainable params: 2,740 Non-trainable params: 0 Total mult-adds (M): 2.81 ========================================================================================== Input size (MB): 0.79 Forward/backward pass size (MB): 0.12 Params size (MB): 0.01 Estimated Total Size (MB): 0.93 ========================================================================================== ``` | Experiment | Quarter | Load forecast | Load History | test_L1Loss | test_CRPSLoss | |---|---|---|---|---|---| | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/c7a0f30439ba4ef5bac28cc8337318ce/info-output/metrics/scalar?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | False |False |False | 105.62005737808495 | 78.6946345109206 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/a35aa8e60ef94999af909134d2285afc/info-output/metrics/scalar?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | False | False | 104.97209199411934 | 78.15958404541016 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/c67a9b2c2c6f42278dbca527dcc283b0/info-output/metrics/scalar?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | True | False | 104.98653461048444 | 78.18278430058406 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/0f1f2bec9bc94beca9b749d5f1708190/info-output/metrics/scalar?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | True | True | 104.82491272720578 | 77.90755403958835 | #### Quantiles Histogram Debug Plots

### Non Linear Model #### Example summary of the Non Linear Model ``` ========================================================================================== Layer (type:depth-idx) Output Shape Param # ========================================================================================== Sequential [1024, 13] -- ├─TimeEmbedding: 1-1 [1024, 96] -- ├─NonLinearRegression: 1-2 [1024, 13] -- │ └─ModuleList: 2-9 -- (recursive) │ │ └─Linear: 3-1 [1024, 512] 49,664 │ └─ReLU: 2-2 [1024, 512] -- │ └─ModuleList: 2-9 -- (recursive) │ │ └─Dropout: 3-2 [1024, 512] -- │ └─ReLU: 2-4 [1024, 512] -- │ └─ModuleList: 2-9 -- (recursive) │ │ └─Linear: 3-3 [1024, 512] 262,656 │ └─ReLU: 2-6 [1024, 512] -- │ └─ModuleList: 2-9 -- (recursive) │ │ └─Dropout: 3-4 [1024, 512] -- │ └─ReLU: 2-8 [1024, 512] -- │ └─ModuleList: 2-9 -- (recursive) │ │ └─Linear: 3-5 [1024, 13] 6,669 ========================================================================================== Total params: 318,989 Trainable params: 318,989 Non-trainable params: 0 Total mult-adds (M): 326.64 ========================================================================================== Input size (MB): 0.39 Forward/backward pass size (MB): 8.50 Params size (MB): 1.28 Estimated Total Size (MB): 10.16 ========================================================================================== ``` | Experiment | Quarter | Load forecast | Load History | test_L1Loss | test_CRPSLoss | |---|---|---|---|---|---| | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/b15e452a19d941cdb6a59562e42765c7/hyper-params/configuration/model?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | False | False | False | 105.75275872112196 | 79.5905984731821 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/57834a557d104c078245e09506270fc2/execution?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | False | False | 104.9115321283131 | 78.9574656853309 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/6e0916d84fa94a74874add62fbba3c92/execution?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | True | False | 104.05637291829032 | 78.49674870417668 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/1182d39a984b478c9301aafb4a81ff1b/execution?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | True | True | 103.89383283348461 | 77.7099763430082 | #### Quantiles Histogram Debug Plots

### LSTM/GRU Model Input shape: (batch_size, sequence_length, input_features) \ If load forecast is used as input, each time step gets the load forecast for the next time step as feature. Example: We have time steps: | | 1 | 2 | 3 | 4 | 5 | |---|---|---|---|---|---| | NRV | 0.1 | 0.2 | 0.15 | 0.3 | 0.4 | | Load forecast | 0.4 | 0.23 | 0.48 | 0.2 | 0.1 | If we want to predict the NRV for time step 5 using the information we have beforehand, we can use the NRV from the previous time steps. We can however also use the load forecast of time step 5. To incorporate this information as input, we need to move the load forecast one time step back. This means, that the input for time step 5 is given with the NRV of time step 4. If the time is also wanted as input, we add this as a feature for every timestep aswell. #### Example summary of the LSTM/GRU Model ``` ========================================================================================== Layer (type:depth-idx) Output Shape Param # ========================================================================================== Sequential [512, 13] -- ├─TimeEmbedding: 1-1 [512, 96, 5] -- │ └─Embedding: 2-1 [512, 96, 4] 384 ├─GRUModel: 1-2 [512, 13] -- │ └─GRU: 2-2 [512, 96, 512] 3,949,056 │ └─Linear: 2-3 [512, 13] 6,669 ========================================================================================== Total params: 3,956,109 Trainable params: 3,956,109 Non-trainable params: 0 Total mult-adds (G): 194.11 ========================================================================================== Input size (MB): 0.39 Forward/backward pass size (MB): 202.95 Params size (MB): 15.82 Estimated Total Size (MB): 219.17 ========================================================================================== ``` | Experiment | Quarter | Load forecast | test_L1Loss | test_CRPSLoss | |---|---|---|---|---| | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/da13772831694537a8a676f873f0577b/info-output/metrics/scalar) | False | False | 104.91248365620233 | 80.52249167947208 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/1c3bea2d3ce2494498fd2f188c23ae93/info-output/metrics/scalar) | True | False | 104.01024075423138 | 79.42769390928979 | | [Link](https://clearml.victormylle.be/projects/2e46d4af6f1e4c399cf9f5aa30bc8795/experiments/38ee177cdd4741dbb9668c8902b03acc/info-output/metrics/scalar?columns=selected&columns=type&columns=name&columns=tags&columns=status&columns=project.name&columns=users&columns=started&columns=last_update&columns=last_iteration&columns=parent.name&columns=m.1a899a19b54957e02a21c3a1d82577ad.0970ca62a85af2722008c5220e9d8a9e.value.Summary%2Ftest_CRPSLoss.lastreported&columns=m.293da6b015ca6a65992dcf7a53fa0237.098f6bcd4621d373cade4e832627b4f6.min_value.PinballLoss.test&order=-last_update&filter=) | True | True | 103.57896084611653 | 79.2824327805463 | #### Quantiles Histogram Debug Plots

### Results for now | Model | test_L1Loss | test_CRPSLoss | |---|---|---| | Linear Model | 104.82491272720578 | 77.90755403958835 | | Non Linear Model | 103.89383283348461 | 77.7099763430082 | | LSTM/GRU Model | 103.57896084611653 | 79.2824327805463 |
